टॉरॉयड कॉइल वाइंडिंग माची की टॉरॉयड ट्रांसफॉर्मर वायर प्रक्रिया
टॉरॉइड ट्रांसफार्मर की तुलना में, टॉरॉयड ट्रांसफार्मर में छोटे चुंबकीय रिसाव, उच्च दक्षता, कम शोर, हल्के वजन, छोटे आकार, आकार के डिजाइन में एक निश्चित लचीलापन और इतने पर फायदे होते हैं। सबसे बकाया है हल्का वजन (क्युलर ट्रांसफॉर्मर का लगभग 50 ~ 70%)। लेकिन इसके नुकसान को नजरअंदाज नहीं किया जा सकता है: कुंडलाकार ट्रांसफार्मर में मूल रूप से प्रभाव वर्तमान (पावर ग्रिड को नुकसान) नहीं होता है, स्थापना कुंडलाकार ट्रांसफार्मर की तरह सुविधाजनक नहीं है, तार पैकेज उजागर होता है, आकस्मिक गिरावट को नुकसान पहुंचाना आसान है, लागत थोड़ी अधिक है।
अगला, हम घुमावदार प्रक्रिया और टॉरॉयड ट्रांसफार्मर तार के प्रमुख बिंदुओं का परिचय देंगे
1. घुमावदार प्रणाली
उत्पादन लाइन में वाइंडिंग के दो तरीके हैं: सेमी-ऑटोमैटिक वाइंडिंग मशीन और ऑटोमैटिक वाइंडिंग मशीन। सेमी-ऑटोमैटिक वाइंडिंग मशीन को आम तौर पर दो लोगों द्वारा संचालित किया जा सकता है, एक-एक करके इंसुलेटिंग रिंग कोर पर तामचीनी तार घाव। वाइंडिंग को साफ और नियमित बनाने के लिए, वाइंडिंग के सामने, लोहे के कोर को दबाना और प्लास्टिक डायफ्राम को"इनलाइन ग्रूव" से पैड करना भी आवश्यक है। सेमी-ऑटोमैटिक वाइंडिंग मशीन का लाभ यह है कि मैनुअल वाइंडिंग सक्रिय रूप से विभिन्न तार व्यास के तामचीनी तार के अनुकूल हो सकती है। नुकसान ढीले तार पैकेजिंग, थोड़ी बड़ी मात्रा है।

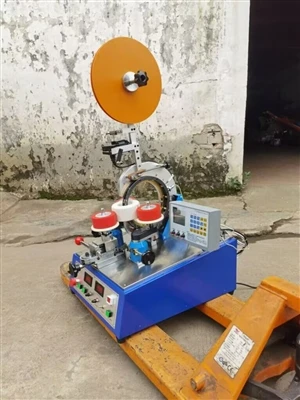

टॉरॉयड वाइंडिंग मशीन की कार्य प्रक्रिया है: वाइंडिंग मशीन में स्प्लिट पिन के साथ एक स्टोरेज व्हील होता है (जिसे रिंग वाइंडिंग शटल भी कहा जाता है)। कोटर पिन निकालें, उद्घाटन से लोहे के कोर को कवर करें, वायर स्टोरेज व्हील की परिधि के साथ लोहे के कोर के आंतरिक रिंग के केंद्र को संरेखित करें, कोटर पिन को बंद करें, वायर स्टोरेज व्हील पर उचित मात्रा में तारों को स्टोर करें, और फिर तारों को लोहे के कोर पर संग्रहित तारों से लपेट दें। जबकि भंडारण पहिया चल रहा है और घुमावदार है, ड्राइव तंत्र कोर को धीरे-धीरे घुमाने के लिए प्रेरित करता है ताकि तामचीनी तार कोर के चारों ओर समान रूप से घाव हो। वायर स्टोरेज और वाइंडिंग की प्रक्रिया में, वायर स्टोरेज व्हील हमेशा आयरन कोर के इनर रिंग के माध्यम से उच्च गति से चलता है। वाइंडिंग पूरी होने के बाद, वायर स्टोरेज व्हील से बचे हुए तारों को हटा दें, कॉटर पिन को खोलें और वायर पैकेज की वाइंडिंग को पूरा करने के लिए आयरन कोर को बाहर निकालें।
बैटरी टैंक के विभिन्न आयामों के कारण, तामचीनी तार का तार व्यास जिसे घुमावदार मशीन द्वारा घाव किया जा सकता है, आमतौर पर एक निश्चित सीमा के भीतर निर्दिष्ट किया जाता है।
2. इन्सुलेशन बंडलिंग
कोर वायर इंसुलेशन - अंदर और बाहर के किनारों को कोर वायर के समान ऊंचाई के रिबन इंसुलेटिंग पेपर से लपेटा जाता है, और सिरों को अंत चेहरे के समान आकार के कुंडलाकार इन्सुलेट पेपर से भरा जाता है लेकिन थोड़ा बड़ा होता है। सुनिश्चित करें कि टेप को पेपर टेप के साथ ठीक से संरेखित किया गया है, और फिर पूरी रिंग को शुरू से अंत तक संकीर्ण इन्सुलेशन टेप के साथ लपेटें। उपरोक्त चिपकने वाली सामग्री और सामग्री की मोटाई विभिन्न उत्पादों के इन्सुलेशन ग्रेड के अनुसार भिन्न हो सकती है।
प्राथमिक इंटरस्टेज इंसुलेशन - बॉन्डिंग विधि कोर इंसुलेशन के समान है, सिवाय इसके कि इंसुलेशन की आवश्यकताएं अधिक होती हैं और सामग्री की संख्या या मोटाई बढ़ जाती है। 220V बिजली की आपूर्ति के अलगाव ट्रांसफार्मर के लिए, एक स्तर के ओवरलैपिंग वाइंडिंग मोड की इन्सुलेशन वाइंडिंग 3 परतों से कम नहीं होनी चाहिए।
