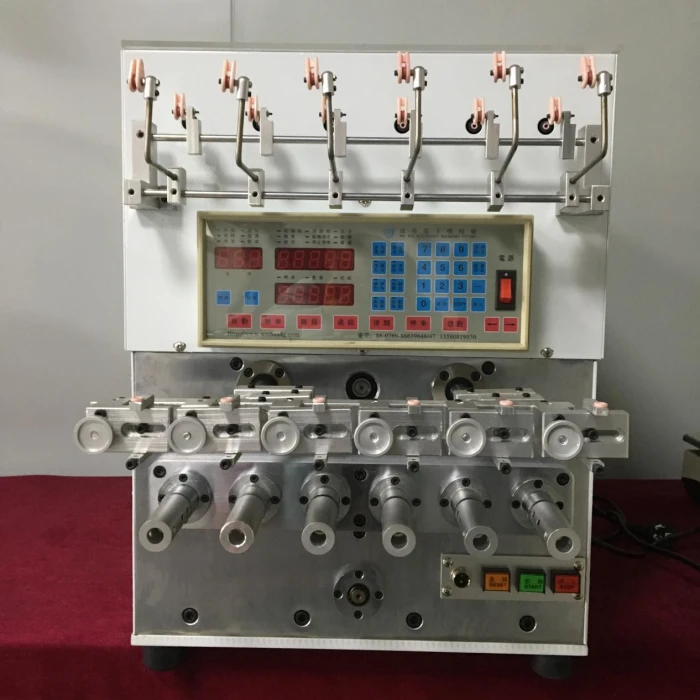

4-एक्सिस ट्विस्टिंग और वाइंडिंग मशीन

GW-984B स्ट्रैंडिंग मशीन सामने की ओर से {{2}साइड चार{3}अक्ष से छह-अक्ष वाली स्वचालित वाइंडिंग मशीनों के लिए एक सहायक स्ट्रैंडिंग मशीन है, जो निम्नलिखित लाभ प्रदान करती है:



1. संख्यात्मक कीपैड नेविगेशन ऑपरेशन, एक हाथ से सेटिंग, सरल और समझने में आसान, चार से छह अक्ष विकल्प उपलब्ध।



2. उच्च परिशुद्धता तार व्यवस्था, उच्च गति वाइंडिंग और अत्यधिक कुशल स्वचालित स्ट्रैंडिंग फ़ंक्शन।



3. चार {{1}अक्ष और छह{2}अक्ष वाइंडिंग मशीनें फंसे हुए डेटा को संग्रहीत करने के लिए फ्लैश रोम का उपयोग करती हैं। प्रत्येक स्ट्रैंडिंग डेटा को व्यक्तिगत रूप से नामित किया गया है, जिससे स्ट्रैंडिंग के लिए किसी भी डेटा प्रकार को आसानी से याद किया जा सकता है। बिजली गुल होने के बाद डेटा नष्ट नहीं होता है, और स्ट्रैंडिंग लंबाई समायोज्य है।



4. स्ट्रैंडिंग शाफ्ट, वायर फीडिंग शाफ्ट, और (वायर हैंगिंग शाफ्ट) मशीन कॉन्फ़िगरेशन से संबंधित उत्पादन सेटिंग्स के साथ 0-99 गति चयन प्रदान करते हैं।



5. स्ट्रैंडिंग मशीन को नियंत्रक के साथ अलग से खरीदा जा सकता है।



6. स्वचालित दोष निदान फ़ंक्शन; यदि पैरामीटर सेटिंग्स या ऑपरेशन के दौरान त्रुटियां होती हैं, तो यह स्वचालित रूप से गलत संरेखण जानकारी का संकेत देता है, जिससे श्रम लागत बचती है।



मशीन पैरामीटर:



पैरामीटर	विनिर्देश
नमूना	जीडब्ल्यू-984बी
बिजली आपूर्ति वोल्टेज	220V 50/60HZ
घुमावदार मोटर	ब्रशलेस 400W 6000RPM
घूर्णी गति	10000आरपीएम
स्ट्रैंड्स की संख्या	3-19 (विषम संख्या)
तार का व्यास	0.01~0.25मिमी
स्ट्रैंडिंग लंबाई	130मिमी-300मिमी
स्ट्रैंडिंग टर्न्स (घनत्व)	1-999T
स्ट्रैंडिंग मोटर	एसी 200W सर्वो मोटर
मशीन वजन	75 किग्रा
मशीन का आयाम	80×53×1500मिमी



उत्पाद की विशेषताएँ:



1. अधिकतम स्पिंडल गति: 10000 आरपीएम।



2. स्वचालित तनाव नियंत्रण: स्ट्रैंडिंग के दौरान, टेक अप तनाव को लगातार बढ़ाने की आवश्यकता होती है क्योंकि तार को रील के नीचे से पूरी रील तक ले जाया जाता है। यह मशीन स्वचालित रूप से टेक अप टेंशन को ट्रैक और समायोजित कर सकती है, जिससे पूरे रील में एक समान तनाव सुनिश्चित होता है। मशीन बिना रुके भी तनाव को समायोजित कर सकती है।



3. मुख्य इकाई प्राकृतिक परिसंचरण शीतलन के साथ तेल चिकनाई युक्त है, जो स्पिंडल बीयरिंग के जीवनकाल को प्रभावी ढंग से बढ़ाती है।

तार मार्गदर्शक प्रणाली एक नई संरचना को अपनाती है, जिसमें कंडक्टर सीधे स्पिंडल गाइड व्हील से धनुष बेल्ट तक गुजरता है, एल्यूमीनियम रील पर कोने गाइड पहियों की खराबी के कारण होने वाली खरोंच और स्ट्रैंड स्किपिंग को समाप्त करता है।



4. मशीन में कंडक्टर के फंसे होने के बाद उसकी गोलाई सुनिश्चित करने और इन्सुलेशन सामग्री के नुकसान को कम करने के लिए तीन आंतरिक क्लैंपिंग डिवाइस हैं।



5. पूरी मशीन सिंक्रोनस बेल्ट ड्राइव का उपयोग करती है, जिसमें कोई आंतरिक स्नेहन बिंदु नहीं होता है, जो मशीन के अंदर सफाई बनाए रखता है और फंसे हुए तार के तेल संदूषण को रोकता है। यह उच्च सतह सफाई आवश्यकताओं वाले विभिन्न प्रकार के स्ट्रैंडिंग कंडक्टरों के लिए उपयुक्त है।



6. पिच को समायोजित करने के लिए केवल एक टेक अप पुली को बदलने की आवश्यकता होती है, और दिशा को समायोजित करने के लिए केवल रिवर्सिंग लीवर को मोड़ने की आवश्यकता होती है, जिससे ऑपरेशन सरल हो जाता है और ऑपरेटर की त्रुटि दर और कार्यभार कम हो जाता है। मशीन में सभी बियरिंग प्रसिद्ध जापानी ब्रांडों से हैं, और बोल्ट अच्छे लचीलेपन के साथ एक नई सामग्री से बना है, जो उच्च गति संचालन के दौरान कंपन के कारण बोल्ट कूद को रोकता है। फ़्रीक्वेंसी कनवर्टर, पीएलसी, मैग्नेटिक पाउडर क्लच, इलेक्ट्रोमैग्नेटिक ब्रेक, हाइड्रोलिक जैक, आदि सभी आयातित प्रसिद्ध ब्रांडों का उपयोग करते हैं, जिससे विफलता दर और रखरखाव लागत कम हो जाती है।



वीडियो:
