अर्ध-स्वचालित टोरॉयडल वाइंडिंग मशीन

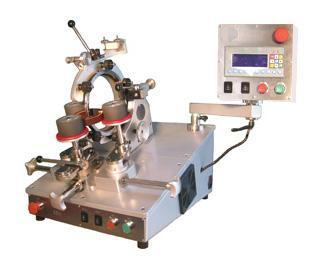

GWP40 अर्ध-स्वचालित टोरॉयडल वाइंडिंग मशीन

परिचय

GWP40 सेमी-ऑटोमैटिक टोरॉयडल वाइंडिंग मशीन एलसीडी डिस्प्ले वाली एक हाई-टेक बेंच मशीन है और इसमें विनिमेय हेड और रोलर टेबल के साथ VU की लचीली प्रणाली शामिल है। इसे आधुनिक घटकों के साथ डिज़ाइन किया गया है: पीएलसी नियंत्रण, हेड ड्राइव के लिए सर्वो मोटर, और कोर ड्राइव के लिए सटीक स्टेपर मोटर। उपयोगकर्ता के अनुकूल सॉफ्टवेयर स्पष्ट टेक्स्ट कमांड के साथ प्रोग्रामिंग के माध्यम से ऑपरेटर का मार्गदर्शन करता है। GWP40 अर्ध-स्वचालित टोरॉयडल वाइंडिंग मशीन के लिए विशिष्ट कार्य सामान्य टेपिंग और वाइंडिंग कार्यों के साथ-साथ परिष्कृत अनुप्रयोग भी हैं।

तकनीकी डाटा:

1．1 मशीन बेस मॉडल VU-SD:



1.1.1 एलसीडी डिस्प्ले।

1.1.2 22 विनिमेय शीर्ष

1.1.3 मशीन का आकार: 800 मिमी × 700 मिमी × 800 मिमी

1.1.4 मशीन का वजन: 100 किलोग्राम (शुद्ध वजन: 130 किलोग्राम)



1．2 वाइंडिंग हेड तकनीकी डेटा:



1.2.1 GWP40 वाइंडिंग हेड:(गियर रैक वाइंडिंग हेड)

① तार का आकार 0.3मिमी-2.3मिमी;

② तैयार कोर आईडी 25 मिमी;

③ तैयार कोर ऊंचाई 100 मिमी;

④ समाप्त कोर OD 25-300मिमी;

⑤ उच्च घुमावदार गति 200 आरपीएम

⑥ पत्रिका का आकार 200 मिमी



पत्रिका तकनीकी डेटा:

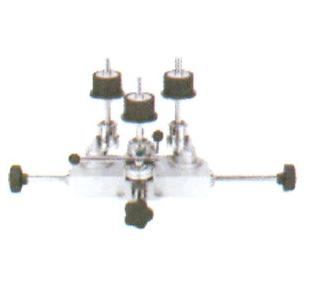

1．3 रोलर टेबल तकनीकी डेटा:

1.3.1 मॉडल GWP40 :

कोर ओडी आकार 25 मिमी -150 मिमी के लिए फ़िट।



तकनीकी डाटा:



नियंत्रक

पीएलसी नियंत्रक

प्रदर्शन

पृष्ठभूमि रोशनी के साथ एलसीडी डिस्प्ले: ऑपरेशन विवरण का निरंतर पढ़ना

प्रीसेट

60 कार्यक्रम, प्रत्येक कार्यक्रम में 8 अनुक्रम होते हैं

प्रोग्रामिंग

उपयोगकर्ता के अनुकूल पाठ आदेश

डेटा मेमोरी और आउटपुट

पीसी इंटरफ़ेस के लिए इंटरफ़ेस

सॉफ़्टवेयर अद्यतन के लिए इंटरफ़ेस

घुमावदार गति

1800 आरपीएम तक अलग-अलग प्रोग्रामयोग्य लोड गति, अलग-अलग प्रोग्रामयोग्य पवन गति

कोर ड्राइव

स्टेपर मोटर 0.30 किलोवाट।



तार पिच नियंत्रण

पूरी तरह से स्वचालित पिच परिवर्तन, 0,001 मिमी के चरणों में प्रोग्राम करने योग्य

कोर इंडेक्स और रिवर्स नियंत्रण

पूरी तरह से स्वचालित

त्वरण एवं मंदी

पूरी तरह से स्वचालित

नल के लिए रुकता है

स्वचालित

सेक्टर और बैंक वाइंडिंग नियंत्रण

पूरी तरह से स्वचालित



घुमावदार हेड ड्राइव

सर्वो मोटर 0,8 किलोवाट



टेपिंग ऑपरेशन

पूरी तरह से स्वचालित

आपूर्ति वोल्टेज

230 (110 और 240) वोल्ट, 50 हर्ट्ज एसी



मशीन का आकार और वजन

800×700 एमएम 100 किलोग्राम नेट, 130 किलोग्राम सकल
