6-एक्सिस कैमलेस सीएनसी फ्लैट वायर वर्टिकल वाइंडिंग मशीन

3-एक्सिस कैमलेस सीएनसी घुमावदार मशीन



ग्रेविन फ्लैट मशीनों के माध्यम से घुमावदार कुंडलियाँ:





उपकरण परिचय:



★ इसे ग्राहकों की जरूरतों के अनुसार डिजाइन किया गया है। यह नवीनतम विनिर्माण तकनीक को अपनाता है और इसमें विशेष सर्वो स्वतंत्र नियंत्रण है जो उत्पाद डिबगिंग को सरल और सीखने में आसान बनाता है।

★ मशीन टूल की सटीकता और स्थिरता को प्रभावी ढंग से सुनिश्चित करने के लिए जापानी THK लीनियर स्लाइड रॉल्स और जापानी NSk बियरिंग्स का उपयोग करना।

★ उच्च-रिज़ॉल्यूशन वाली सर्वो मोटर का उपयोग करने से, मोड़ कोण अधिक सटीक होता है।

★ वायर फीडिंग बॉक्स कास्ट ऑन से बना है, इसे उच्च तापमान पर एनील्ड किया गया है और प्राकृतिक रूप से पुराना किया गया है। वायर फीडिंग की सटीकता को प्रभावी ढंग से सुनिश्चित करने के लिए यह उच्च परिशुद्धता वाले ग्राइंडिंग गियर से सुसज्जित है।

★ स्पिंडल को नवीनतम तकनीक का उपयोग करके विकसित और निर्मित किया गया है और विभिन्न एयर कोर कॉइल्स की उच्च आंतरिक व्यास आवश्यकताओं को पूरा करने के लिए रनआउट त्रुटि को और कम किया गया है।



उपकरण भाग:

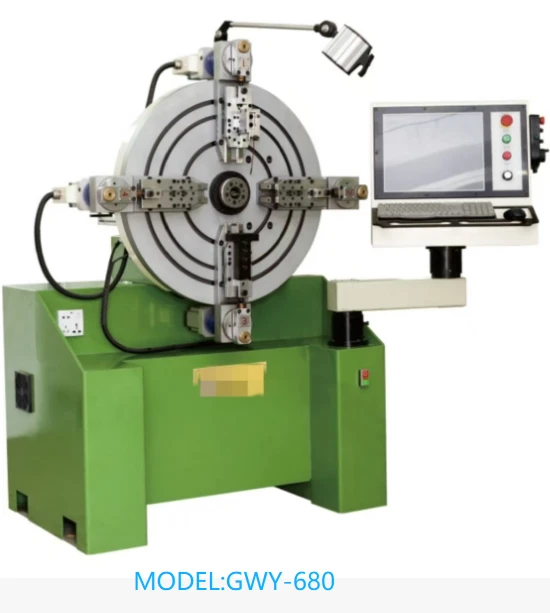

नमूना	मॉडल: GWY-380(3-अक्ष)	मॉडल: GWY-680 (6 अक्ष)
अधिकतम समतल तार क्रॉस-अनुभागीय क्षेत्र जिस पर घाव किया जा सकता है	50 वर्ग मिलीमीटर के भीतर	50 वर्ग मिलीमीटर के भीतर
वायर फीडिंग शाफ्ट की अधिकतम वायर फीडिंग लंबाई	असीम रूप से लंबा	असीम रूप से लंबा
तार वितरण विधि	वायर डिलीवरी बॉक्स व्हील वायर डिलीवरी के 2 सेट	3वायर डिलीवरी बॉक्स व्हील वायर डिलीवरी के सेट
फीडिंग स्पूल पावर	3 किलोवाट	4.5 kw
लिफ्ट अक्ष सेटिंग रेंज	0.1 डिग्री -180 डिग्री	0.1 डिग्री -180 डिग्री
उठाने की शाफ्ट शक्ति	0.75 किलोवाट	0.75 किलोवाट
कर्लिंग अक्ष सेटिंग रेंज	0.01 डिग्री -360 डिग्री	0.01 डिग्री -360 डिग्री
कर्लिंग शाफ्ट पावर	0.75 किलोवाट	0.75 किलोवाट
आयाम(lलंबाई x चौड़ाई x ऊँचाई)	1200*1250*1850(मिमी)	1600*1350*1750(मिमी)
वजन(किग्रा)	लगभग 350 किग्रा	लगभग 800 किग्रा
कुल शक्ति	लगभग 5 किलोवाट	लगभग 9 किलोवाट
इनपुट वोल्टेज	तीन-चरण 220V	तीन-चरण 220V

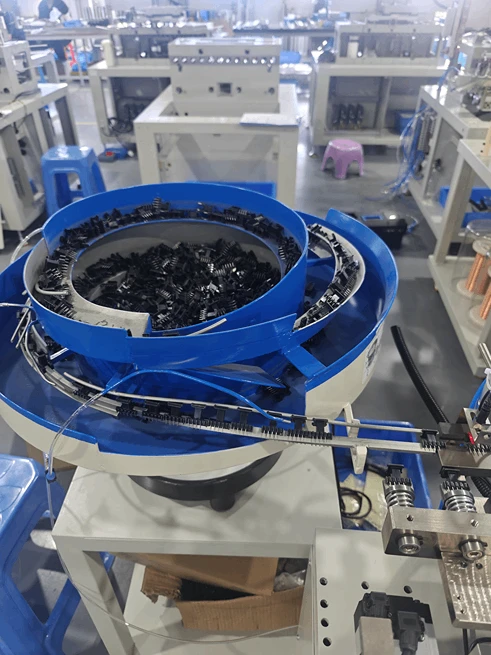

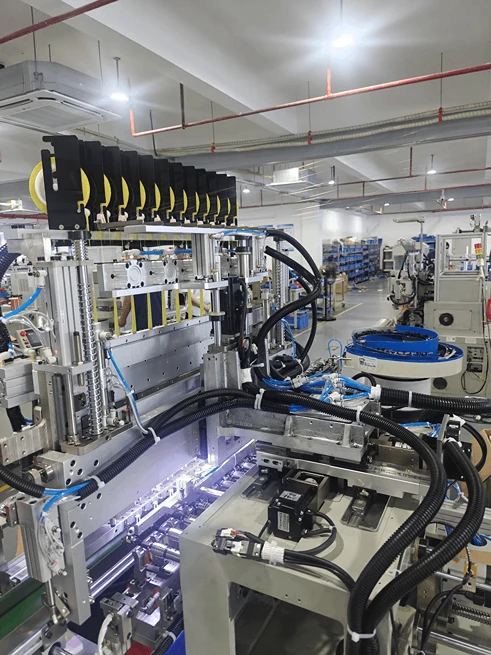

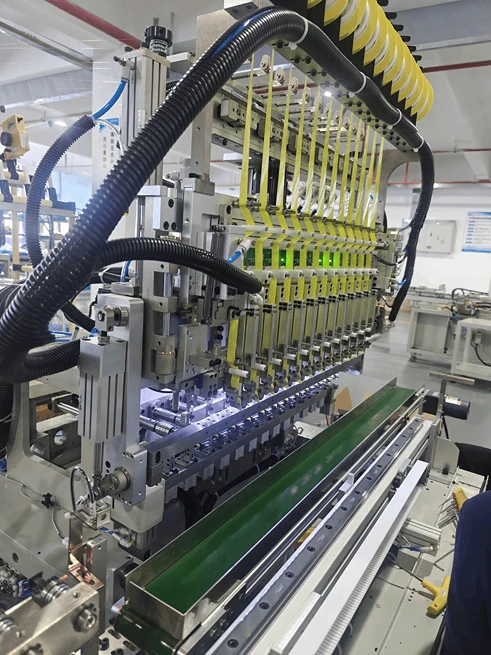

अधिक मशीन चित्र:



कोर एसेम्बली पूरी तरह से स्वचालित मशीन



ट्रांसफार्मर पूरी तरह से स्वचालित वाइनिंग मशीन



अन्य संबंधित ऊर्ध्वाधर फ्लैट तार उपकरण:





Width thickness ratio：>1/20

लागू तार रेंज:<30mm2

उत्पादन प्रकार:<90 °

Width thickness ratio：>1/30





Mओडेल: गोल कुंडल घुमावदार

तार रेंज:<40mm

Width thickness ratio：>1/20





लागू तार सीमा: <50मिमी2

प्रकार: तीन सामान्य मोड

Width thickness ratio：>1/5



बाज़ारक्षेत्र



हम कॉइल वाइंडिंग मशीनों के लिए स्थानीय बिक्री, सहायता और सेवा सहायता प्रदान करने के लिए दक्षिण पूर्व एशिया, यूरोपीय, अमेरिका, दक्षिण अमेरिका, ऑस्ट्रेलिया, न्यूजीलैंड भागीदारों के साथ मिलकर काम करते हैं।



कारखाना:



ग्रेविन इंडस्ट्रियल ग्रुप कंपनी लिमिटेड

1993 में स्थापित, ग्रेविन इंडस्ट्रियल ग्रुप कंपनी लिमिटेड। संबंधित उत्पादन और प्रौद्योगिकी के साथ मिलकर उत्कृष्ट प्रदर्शन वाली वाइंडिंग मशीनों का निर्माण करने वाली एक प्रसिद्ध कंपनी रही है। ग्रेविन सभी प्रकार के घाव वाले घटकों जैसे फ्लैट तारों, ट्रांसफार्मर, चोक आदि के साथ टॉरॉयडल कॉइल के उत्पादन के लिए अत्यधिक लागत प्रभावी विनिर्माण समाधान प्रदान करता है।
