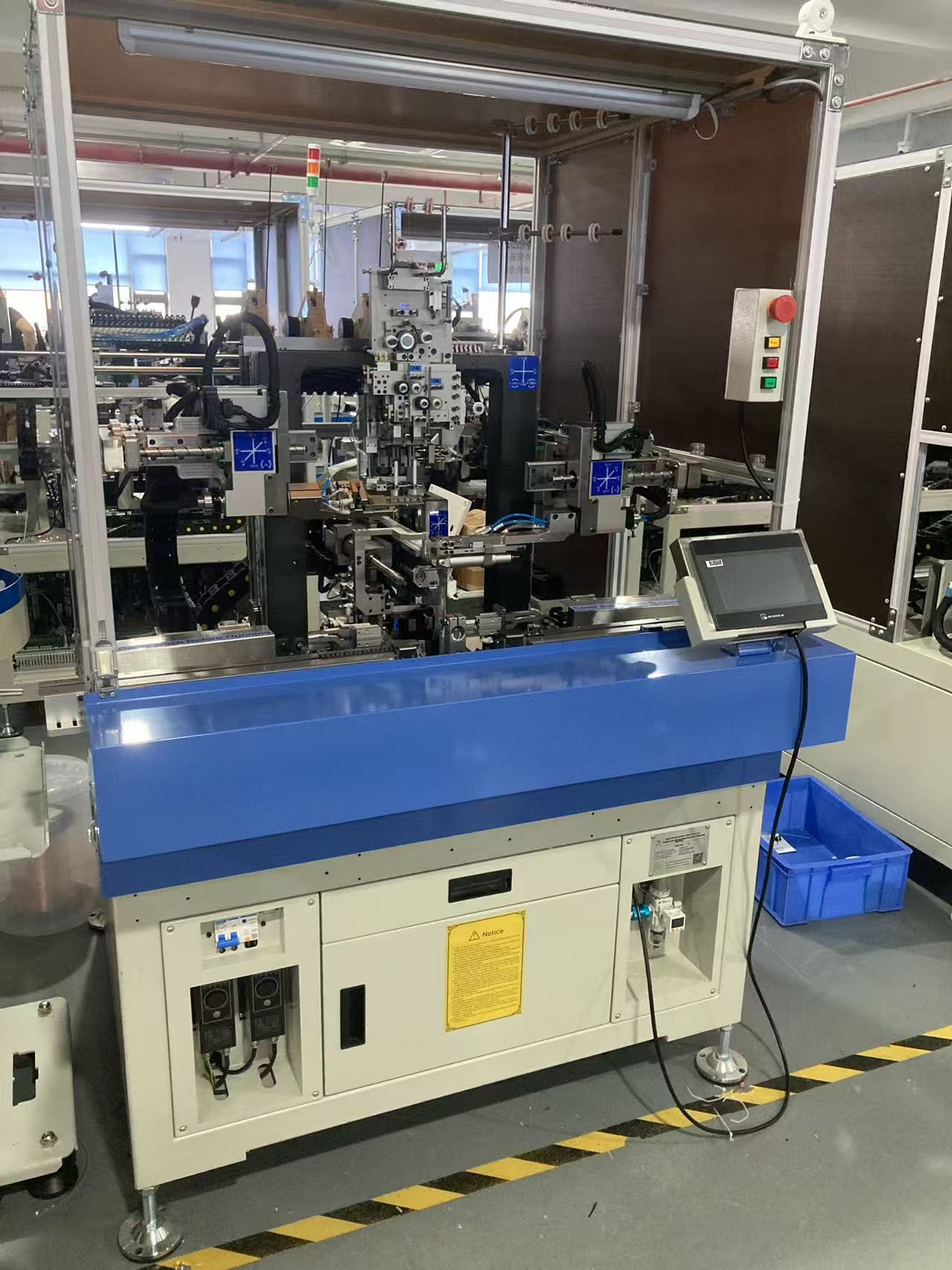

उच्च आवृत्ति ट्रांसफार्मर के लिए डबल आर्म स्लीव केसिंग वाइंडिंग मशीन

GWD‑S22 डबल आर्म स्लीव केसिंग वाइंडिंग मशीन|स्वचालित ट्रांसफार्मर बॉबिन कॉइल वाइन्डर



GWD‑S22 डबल आर्म स्लीव केसिंग वाइंडिंग मशीन स्लीव थ्रेडिंग, वाइंडिंग, इंटर-लेयर टेपिंग और बैरियर वॉल फॉर्मिंग को एकीकृत करती है। मल्टी-वायर, स्ट्रैंडेड वायर और इनलाइन उत्पादन लाइन कॉन्फ़िगरेशन का समर्थन करता है।



उत्पाद अवलोकन:

GWD‑S22 डबल आर्म स्लीव केसिंग वाइंडिंग मशीन एक उच्च प्रदर्शन स्वचालित कॉइल वाइंडिंग समाधान है जो उच्च आवृत्ति ट्रांसफार्मर, पावर इंडक्टर्स और चुंबकीय-घटक बॉबिन वाइंडिंग के लिए इंजीनियर किया गया है।



पारंपरिक सिंगल-आर्म कॉइल वाइन्डर के विपरीत, जो स्लीव थ्रेडिंग, वाइंडिंग और टेपिंग को कई स्टैंडअलोन स्टेशनों में अलग करता है, यह डबल-आर्म केसिंग वाइंडिंग मशीन एक मशीन चक्र के भीतर स्लीव इंसर्शन, मल्टी-वायर वाइंडिंग, इंटर-लेयर इंसुलेशन टेपिंग और बैरियर-टेप बनाने को पूरा करती है, जिससे मैन्युअल हैंडलिंग और मध्यवर्ती उत्पाद स्थानांतरण में भारी कमी आती है।



मानक चक्र समय केवल **8 सेकंड प्रति वाइंडिंग** तक पहुंचता है (वाइंडिंग प्रक्रिया मापदंडों के अधीन)।
यह 2-इकाइयों, 4-इकाइयों, 8-इकाइयों या अधिक के स्टैंडअलोन ऑपरेशन या मॉड्यूलर इनलाइन उत्पादन-लाइन संयोजन का समर्थन करता है, जो कम-मिश्रण उच्च-मात्रा विनिर्माण के साथ-साथ बहु-संस्करण छोटे-बैच उत्पादन के लिए लचीली क्षमता विस्तार को सक्षम करता है।



एकाधिक यांत्रिक प्रकार उपलब्ध हैं: डबल-आर्म सिंगल-लाइन सिंगल-ट्यूब, डबल-आर्म डबल-लाइन डबल-ट्यूब, डबल-आर्म थ्री-लाइन थ्री-ट्यूब, और डबल-आर्म फोर-लाइन थ्री-ट्यूब थ्रेडिंग कॉन्फ़िगरेशन विभिन्न ट्रांसफार्मर टर्मिनल आवश्यकताओं से मेल खाने के लिए।

1. डुअल रोबोटिक-आर्म सिंक्रोनाइज़्ड सर्वो आर्किटेक्चर

यह डबल {{0}आर्म {{1}स्लीव {{2}केसिंग वाइंडिंग मशीन दोहरी रोबोटिक आर्म्स चलाने वाली **12‑सेट सर्वो मोटर** को अपनाती है, जो स्लीव फीडिंग, थ्रेडिंग, वायर-अरेंजिंग और टेपिंग ऑपरेशंस के लिए मल्टी-एक्सिस समन्वित गति नियंत्रण लागू करती है।



- उच्च परिशुद्धता कास्टिंग मशीन बेस अधिकतम 5000 आरपीएम उच्च गति स्पिंडल रोटेशन के तहत अनुनाद को समाप्त करता है, कुंडल विस्थापन, गलत संरेखण और आस्तीन ऑफसेट से बचाता है जो अक्सर कम कठोरता वाले घुमावदार उपकरणों पर होता है।



- सिंक्रोनाइज़्ड मोशन लॉजिक स्लीव केसिंग इंसर्शन और वायर रूटिंग के बीच यांत्रिक संघर्ष को हल करता है; यह 6-तार तक स्वचालित तार-व्यवस्था की प्रक्रिया कर सकता है, तार टर्मिनलों के लिए समकोण मोड़ बना सकता है, और कॉइल के प्रारंभ-अंत और समाप्ति-अंत पर डबल-तार डबल-आस्तीन समाप्ति का एहसास कर सकता है।



2. फाइन और स्ट्रैंडेड कंडक्टरों के लिए यूनिवर्सल वायर-फीडिंग मैकेनिज्म

0.1 मिमी न्यूनतम एकल तार से **1200-स्ट्रैंड लिट्ज़ तार** तक जटिल कंडक्टर प्रकारों को कवर करने के लिए एक साझा मोटी-पतली तार फीडिंग संरचना लागू की गई है। यह एनामेल्ड तार, रेशम से ढके तार, FIW तार, फिल्म से ढके तार और तीन परत वाले इंसुलेटेड तार के लिए काम करता है।



- विशेष वैकल्पिक मॉड्यूल 0.06 मिमी × 600 स्ट्रैंड्स अल्ट्रा-फाइन स्ट्रैंडेड वायर प्रोसेसिंग का समर्थन करता है।

- ऊर्ध्वाधर और क्षैतिज दोनों प्रकार के बॉबिन के साथ संगत, अधिकतम बॉबिन बाहरी व्यास 85 मिमी और अधिकतम आस्तीन लंबाई 125 मिमी के साथ अधिकांश मानक ट्रांसफार्मर बॉबिन विनिर्देशों को कवर करता है।

- लगातार वायर-फीडिंग ज्योमेट्री हाई-स्पीड वाइंडिंग के दौरान इनेमल फिल्म को खरोंचने, कंडक्टर को खींचने या स्ट्रैंड को बिखरने से रोकती है।



3. एकीकृत टेपिंग एवं बैरियर-दीवार निर्माण स्टेशन

दो अंतर्निर्मित स्टेशन (टेपिंग स्टेशन + बैरियर टेप स्टेशन) पोस्ट-प्रोसेस मैनुअल टेपिंग के बजाय इंटर-लेयर इंसुलेशन रैपिंग और बैरियर वॉल फॉर्मिंग को एक वर्कफ़्लो में मर्ज करते हैं।



- सतत इन्सुलेशन टेप रैपिंग, अंतर-परत टेप अनुप्रयोग और बैरियर टेप रैपिंग प्रोग्राम करने योग्य हैं।

- मशीन मल्टी-फॉल्ट रीयल-टाइम मॉनिटरिंग प्रदान करती है: फोल्ड-टेप अलार्म, स्लीव मिस-फीड अलार्म, वायर-ब्रेकेज अलार्म और टेप-शॉर्टेज अलार्म। ये सेंसर-आधारित सुरक्षा इन्सुलेशन-परत दोषों के कारण होने वाली स्क्रैप दर को कम करती है।

4. समर्पित वाइंडिंग-मशीन नियंत्रण प्रणाली

GREWIN समर्पित वाइंडिंग मशीन नियंत्रण प्रणाली पूर्ण-प्रक्रिया तर्क निष्पादित करती है। ऑपरेटर टच-स्क्रीन एचएमआई के माध्यम से वाइंडिंग पैरामीटर, टेपिंग अनुक्रम, स्लीव-पोजीशन ऑफसेट और मोशन प्रोफाइल को कॉन्फ़िगर करते हैं।



- समान-परत मल्टी-वायर वाइंडिंग, एबीबीए सैंडविच वाइंडिंग, नर-मादा बकल वाइंडिंग सहित जटिल वाइंडिंग अनुक्रमों को ग्राहक के नमूना भागों के अनुसार प्रोग्राम या कस्टम-विकसित किया जा सकता है।

- सिस्टम तेजी से उत्पाद परिवर्तन के लिए रेसिपी स्टोरेज का समर्थन करता है, विभिन्न ट्रांसफार्मर मॉडल के बीच डाउनटाइम को कम करता है।



5. मॉड्यूलर अपग्रेडेबल प्रोसेस मॉड्यूल

मैकेनिकल फ्रेम वैकल्पिक प्रक्रिया मॉड्यूल के लिए बढ़ते इंटरफेस को सुरक्षित रखता है, ताकि ग्राहक नए उपकरण खरीदे बिना मशीन की क्षमता बढ़ा सकें:



वायर-एंड टेप रैपिंग (आस्तीन बदलें), टेप फोल्ड-बैक, छोटे स्टिकर टेपिंग, कॉपर-फ़ॉइल वाइंडिंग, वायर-एंड बाइंडिंग, ब्लैक-व्हाइट ड्यूल-कलर स्लीव प्रोसेसिंग, फ्लाइंग-वायर बाइंडिंग फ़ुट, डबल रिटेनिंग-वॉल स्टेशन, दो रबर-कोटिंग स्टेशन, तीन-लेयर इंसुलेटेड / फिल्म-लिपटे तार के लिए लेजर स्ट्रिपिंग, फ्रेमलेस नुओमी-पेपर वाइंडिंग।

मानक विन्यास

✅ एकीकृत टेपिंग स्टेशन + बैरियर टेप स्टेशन, एकल चक्र में पूर्ण ट्रांसफार्मर वाइंडिंग
✅ स्वचालित स्लीव फीडिंग और ऑटो पोजिशनिंग; स्लीव सेटअप के लिए किसी मैन्युअल यांत्रिक समायोजन की आवश्यकता नहीं है
✅ त्वरित उत्पाद परिवर्तन के लिए सहज ज्ञान युक्त प्रोग्रामिंग एचएमआई, रेसिपी सेव और रिकॉल
✅ लंबे समय तक निरंतर चलने वाली स्थिरता के लिए उच्च परिशुद्धता कच्चा लोहा फ्रेम संरचना
✅ टेप, स्लीव, तार टूटने और सामग्री की कमी के लिए मल्टी चैनल फॉल्ट अलार्म सिस्टम



वैकल्पिक/उन्नयन योग्य कॉन्फ़िगरेशन

मल्टी-मशीन इनलाइन कनेक्शन, स्लीव के बजाय वायर-एंड टेप रैपिंग, टेप फोल्ड-बैक, छोटे टेप पेस्टिंग, कॉपर फ़ॉइल वाइंडिंग, वायर-एंड बाइंडिंग, समान-लेयर मल्टी-वायर वाइंडिंग, सिंगल लेयर के भीतर तीन-तार सह-वाइंडिंग, काले और सफेद आस्तीन, फ्लाइंग-वायर बाइंडिंग पैर, दोहरी रिटेनिंग-वॉल स्थिति, दोहरी रबर-कोटिंग स्थिति, लेजर मल्टी-लेयर इंसुलेटेड वायर, फ्रेमलेस नुओमी-पेपर वाइंडिंग, एबीबीए सैंडविच वाइंडिंग, मेल-फीमेल बकल वाइंडिंग के लिए छीलना।
ग्राहक के भौतिक नमूनों के आधार पर कस्टम प्रक्रिया विकास उपलब्ध है।



तकनीकी निर्देश



वस्तु	विनिर्देश
स्पिंडल की संख्या	1
अधिकतम गति	5000 आरपीएम
अधिकतम बॉबिन बाहरी व्यास	85एमएम
आस्तीन की कुल लंबाई	125 मिमी
लागू तार व्यास	0.1--0.8 एमएम
नियंत्रण प्रणाली	GREWIN समर्पित वाइंडिंग मशीन नियंत्रण प्रणाली
विद्युत आपूर्ति विशिष्टताएँ	AC220V 50HZ
वायु आपूर्ति विशिष्टताएँ	0.5--0.6
मशीन आयाम	1200(L)*1100(W)*1800(H)
शक्ति दर्ज़ा	3000W
मशीन वजन	450 किलो
सर्वो मोटर	12 पीसीएस
संरचना	2 रोबोटिक हथियार





अनुप्रयोग एवं अनुकूलता

डबल आर्म स्लीव केसिंग वाइंडिंग मशीन GWD‑S22 को उच्च आवृत्ति ट्रांसफार्मर, एसएमपीएस ट्रांसफार्मर, पावर इंडक्टर्स और चुंबकीय घटकों के निर्माताओं के लिए डिज़ाइन किया गया है। यह पारंपरिक ट्रांसफार्मर आकार के साथ-साथ परिष्कृत मल्टी-स्टेप वाइंडिंग प्रक्रियाओं के लिए उत्पादन आवश्यकताओं को पूरा करता है। मशीन एक स्टैंडअलोन इकाई के रूप में चल सकती है या पूर्ण-स्वचालन उत्पादन लाइनों में एकीकृत हो सकती है।



अक्सर पूछे जाने वाले तकनीकी प्रश्न

Q1: डबल-आर्म स्लीव केसिंग वाइंडिंग मशीन और साधारण बोबिन वाइन्डर के बीच मुख्य अंतर क्या है?

ए: साधारण कॉइल वाइन्डर केवल वायर वाइंडिंग को समाप्त करते हैं। इस मशीन की डबल-आर्म संरचना स्वचालित रूप से स्लीव थ्रेडिंग, टर्मिनल केसिंग, इंटर-लेयर टेपिंग और बैरियर वॉल को लाइन में बनाने का एहसास कराती है, जिससे कई मैनुअल पोस्ट-वाइंडिंग ऑपरेशन हटा दिए जाते हैं।



Q2: क्या यह मशीन लिट्ज़ वायर/मल्टी-स्ट्रैंडेड वायर को संभाल सकती है?

उत्तर: हाँ. यह 1200 स्ट्रैंड तक लिट्ज़ वायर को सपोर्ट करता है। अल्ट्रा-फाइन 0.06 मिमी × 600 स्ट्रैंड फंसे हुए तार के लिए वैकल्पिक समर्पित संरचना उपलब्ध है। एनामेल्ड तार, रेशम से ढके तार, FIW और 3-परत इंसुलेटेड तार के साथ संगत।



Q3: क्या मैं कई GWD‑S22 मशीनों को एक उत्पादन लाइन से जोड़ सकता हूँ?

उत्तर: हाँ. मॉड्यूलर मैकेनिकल और इलेक्ट्रिकल इंटरफेस बड़े पैमाने पर उत्पादन के लिए 2-यूनिट / 4-यूनिट / 8-यूनिट इनलाइन संयोजन का समर्थन करते हैं।



Q4: क्या कस्टम वाइंडिंग प्रक्रिया विकास समर्थित है?

उत्तर: हाँ. हम ग्राहक द्वारा उपलब्ध कराए गए नमूनों के अनुसार एबीबीए सैंडविच वाइंडिंग, फ्रेमलेस नुओमी-पेपर वाइंडिंग जैसे विशेष वाइंडिंग लॉजिक विकसित कर सकते हैं।
